solidworks工程图怎么转换成cad格式

工程图转化成CAD的DWG格式图，而且转换的 DWG 在 AutoCAD 打开时不需更改，图层和颜色都可一丝不差 。 下面倍杰就教你solidworks工程图怎么转换成cad格式，希望对你有帮助！

solidworks工程图转换成cad格式的步骤

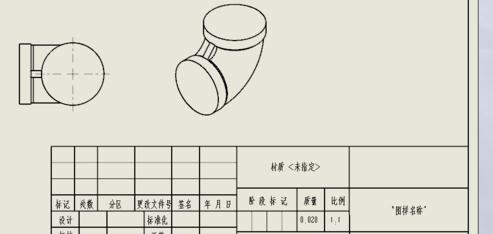

　　首先打开我们的工程图，然后如果直接点击另存为，选择dwg格式保存后用cad打开文字会变得乱七八糟。这就需要我们先进行一些设置了。

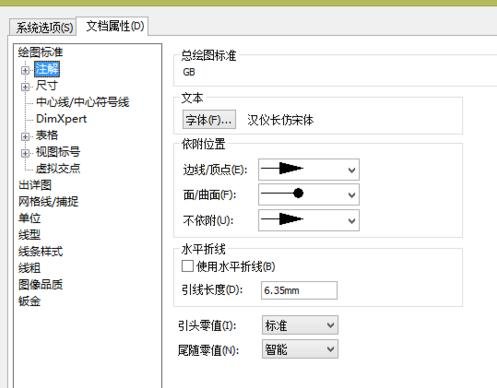

点击工具-选项，选择绘图标准下的“注解”，查看右侧显示的字体名称。这就是我们当前使用的字体汉仪长仿宋体，当然你可以根据自己的需要改成其他字体。但一定要记住字体名称。

　　“注解”下面“尺寸”、 “中心线”、“表格”等的字体也需一一确认并记下字体名称。

打开solidworks软件安装目录下的data文件夹，路径：\SolidWorks Corp\SolidWorks\data，找到drawfontmap.txt文件双击打开。

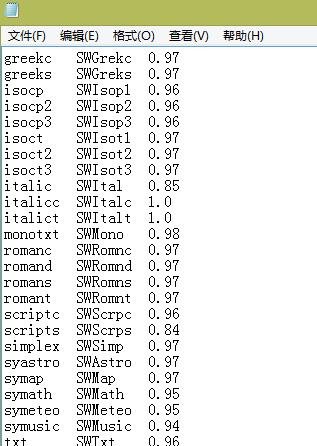

　　这是solidworks与cad的字体映射文件，共三列，每列之间空格隔开。左起第一列为cad中字体的名称，第二列为对应的solidworks中的名称，第三列为字体缩放比例。

我们要把自己使用的字体名称加进去，以便转换时cad能正常识别。

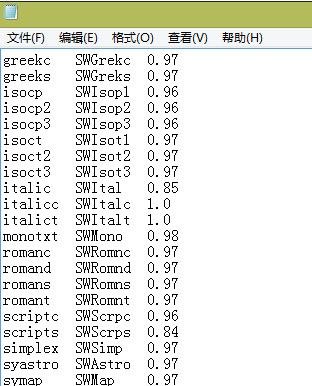

　　在最后一行下面加上一行，如图所示把汉仪长仿宋体加上，比例暂时设置为0.95，不合适后续可以调整。如果你还使用了其它字体需要照此格式一并加上。保存此文件。

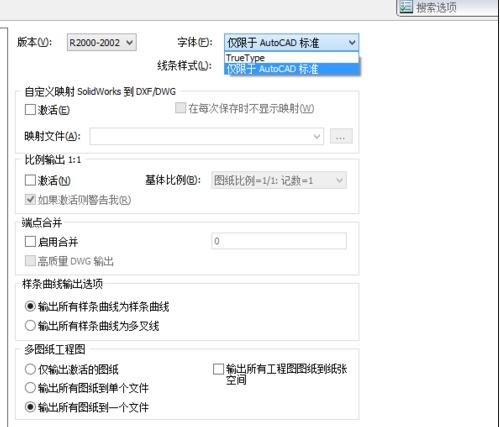

切换到工程图选择另存为，在下拉框中选择dwg格式，然后不要直接点击保存，先点击下方的“选项”按钮，在弹出的对话框中将字体“仅限于AutoCAD标准”改为TrueType，然后确定关闭对话框，点击保存，转换成cad文件

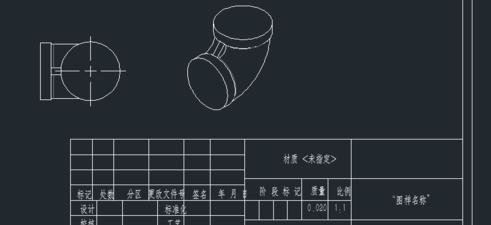

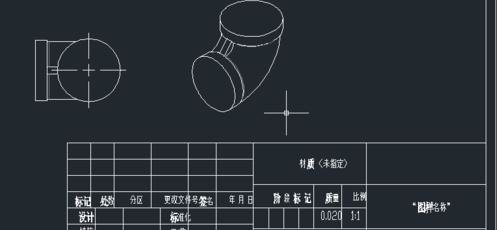

此时再打开转换完成的cad文件，字体已经完全正常显示了，稍微调整一下位置就可以了，比例不合适的话可以修改drawfontmap.txt文件中缩放系数。
