cad制作户型图的方法教程图解
倍杰教育   发布时间:2017/10/26
张家港平面广告设计培训张家港淘宝开店培训张家港PLC编程培训张家港CAD培训张家港PS美工培训张家港UG三维造型培训

   cad制作户型图的方法教程图解

CAD作为工程绘图软件,能直观具体的做出工程概念图。按照CAD图纸我们的工程师会根据图纸的户型进行建造房屋。倍杰小编今天来给大家分享一篇CAD迷你家装使用教程,希望对你有帮助!

  cad制作户型图的教程步骤

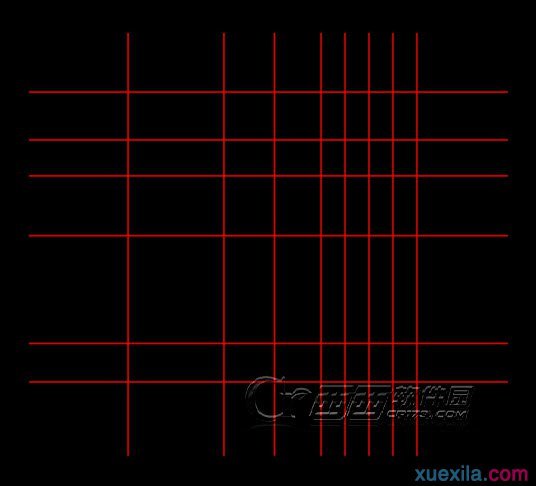

  步骤一:按尺寸绘制轴线

  使用绘制轴线画初始轴线,再用轴线偏移把其他轴线按尺寸画完

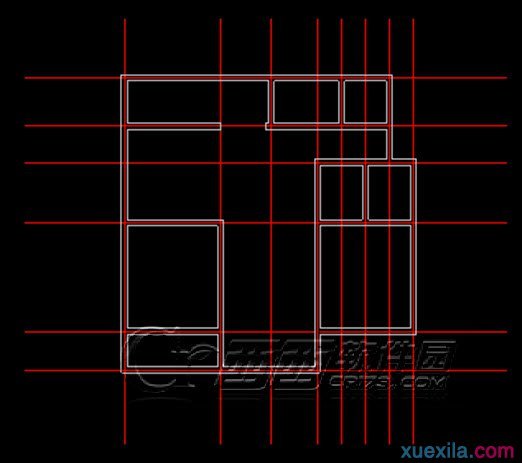

步骤2:沿轴线绘制墙体

  此图墙宽度均为240。使用绘制墙体 ,墙宽度选240,沿轴线将墙画出。

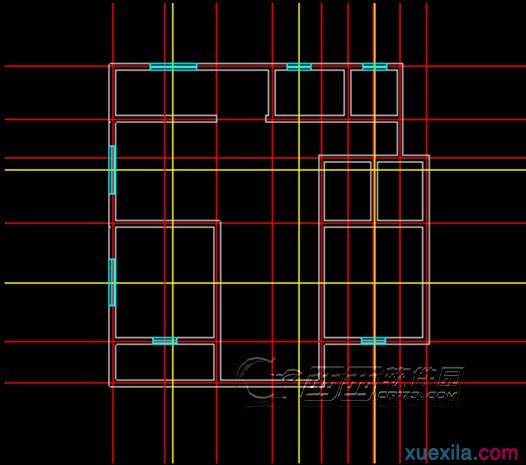

步骤3:在墙上自动插入窗

  窗定位:算出窗中心点位置,用绘制轴线和 轴线偏移画出辅助的轴线;再使用标准窗 ,选择窗宽度,在正确位置插入窗。(C1窗宽1800C2窗宽900)







 关闭轴线的图层检查一下:

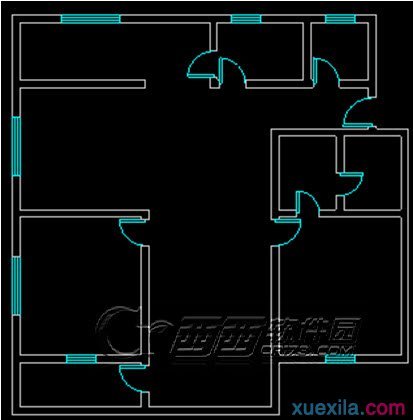

步骤4:在墙上自动插入绘制门

使用 单开门,选择门的宽度,在墙体上添加门。(M0门宽900M1门宽800M2门宽700)





步骤5:添加构造柱、文字注释、尺寸标注

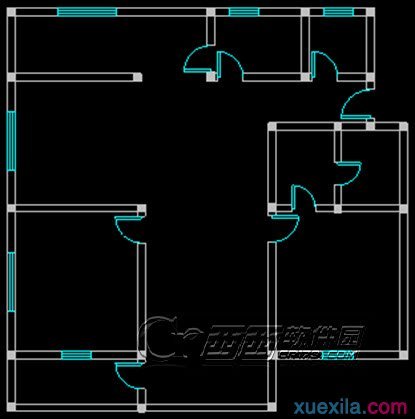

  使用 插入柱子,添加构造柱

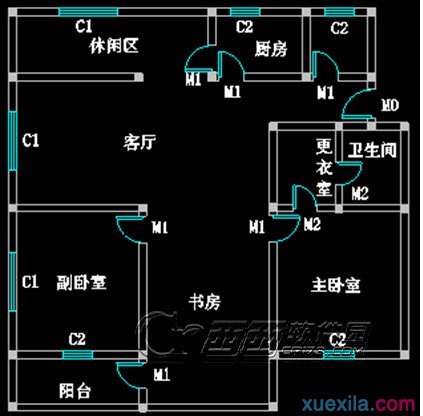

添加文字注释:

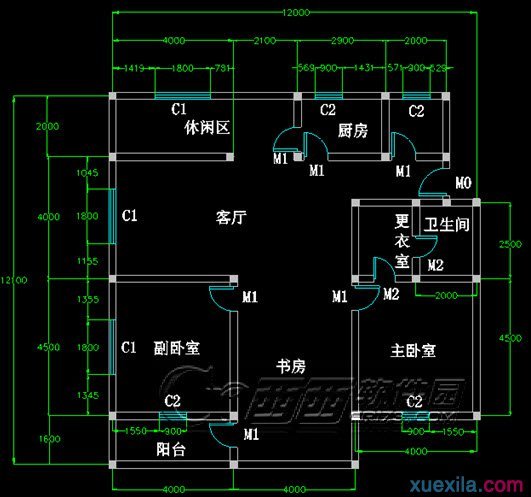

使用尺寸标注,添加尺寸标注
